本仿真系統采用某電廠1000MW超超臨界火電機組作為仿真對象，通過建立整個電廠的主機、輔助系統和控制系統的數字孿生模型，并對主控室的操作員站、現場的就地操作等進行逼真的模擬，不但可以用于正常工況操作、變工況操作、故障處理操作等過程的培訓和考核，而且還能用于系統動態特性的研究以及控制策略的優化。

　　通過采用多分組仿真功能，可以在一套硬件系統上滿足多達數十人的同時操作運行（僅取決于計算機的性能和數目），各分組之間相互獨立，操作不受影響。

　　系統擁有先進的自動評分功能，支持理論和實操考核，可以對學員的操作給出科學化的考評結果，可作為合格上崗的依據。

一、 系統構成

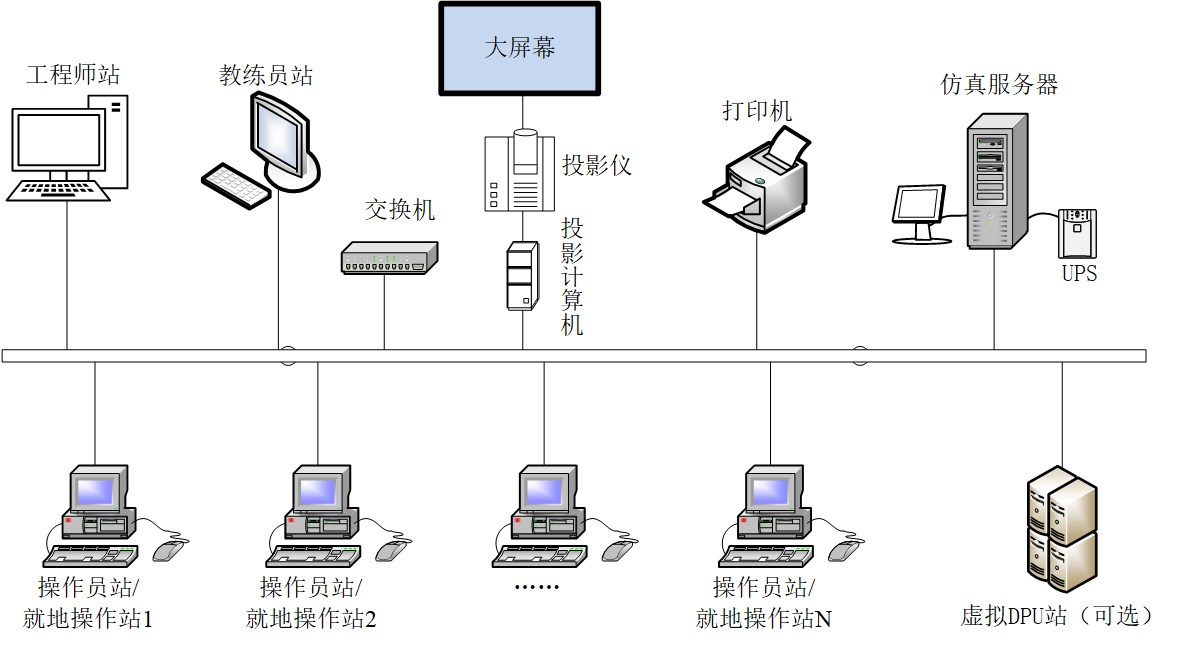

　　仿真系統構成如下圖所示：

系統構成

　　各部分說明如下：

　　1）仿真服務器：運行大型科學計算與仿真引擎SimuEngine，以及鍋爐、汽機、電氣和控制系統的數學模型；

　　2）教練員站：運行智能教控系統SimuTeacher，用于執行仿真系統的管理、分組和各種培訓功能；

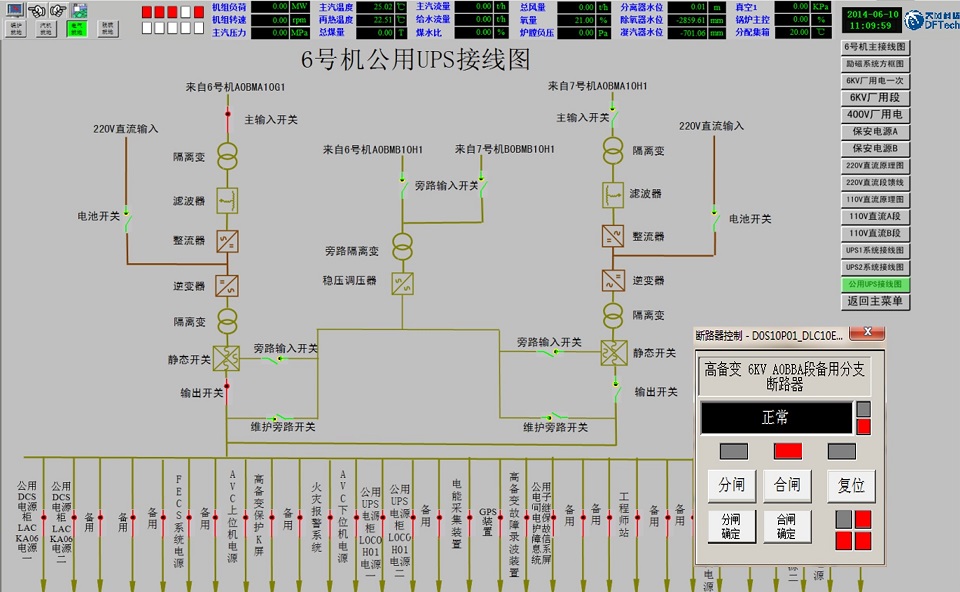

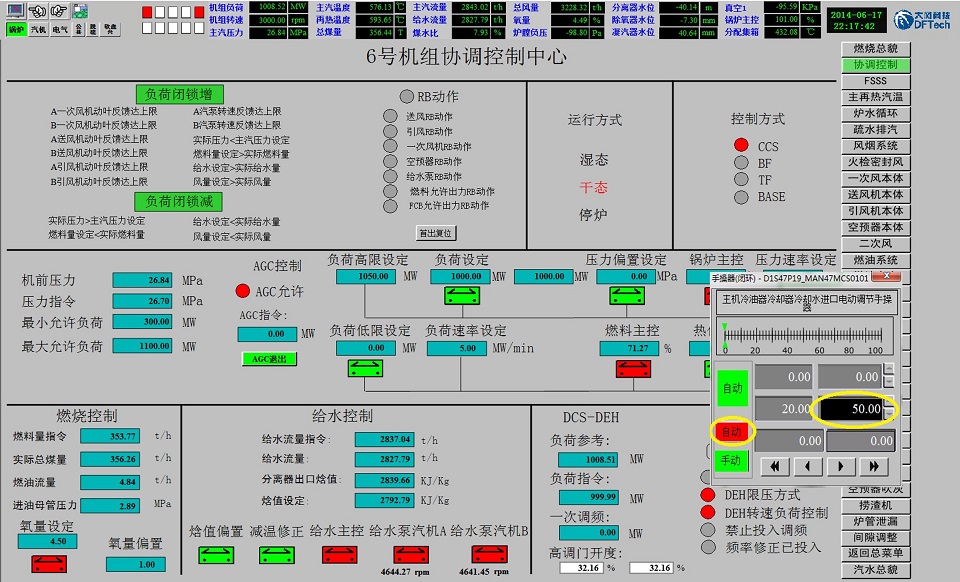

　　3）操作員站/就地操作站：運行操作員站或就地操作站軟件，其中前者用于模擬主控室的操作員站，后者用于模擬現場的就地操作；

　　4）工程師站：運行通用圖形化自動建模系統SimuBuilder，用于修改模型組態，包括工藝流程、控制策略、系統參數等；

　　5）虛擬DPU站：為可選設備，可用于替換控制系統部分控制環節的數學模型，執行實際DCS的功能；

　　6）大屏幕投影系統：為可選設備，可運行和顯示教練員站、操作員站、就地操作站和工程師站的界面，用于展示和教學。

二、 數學模型

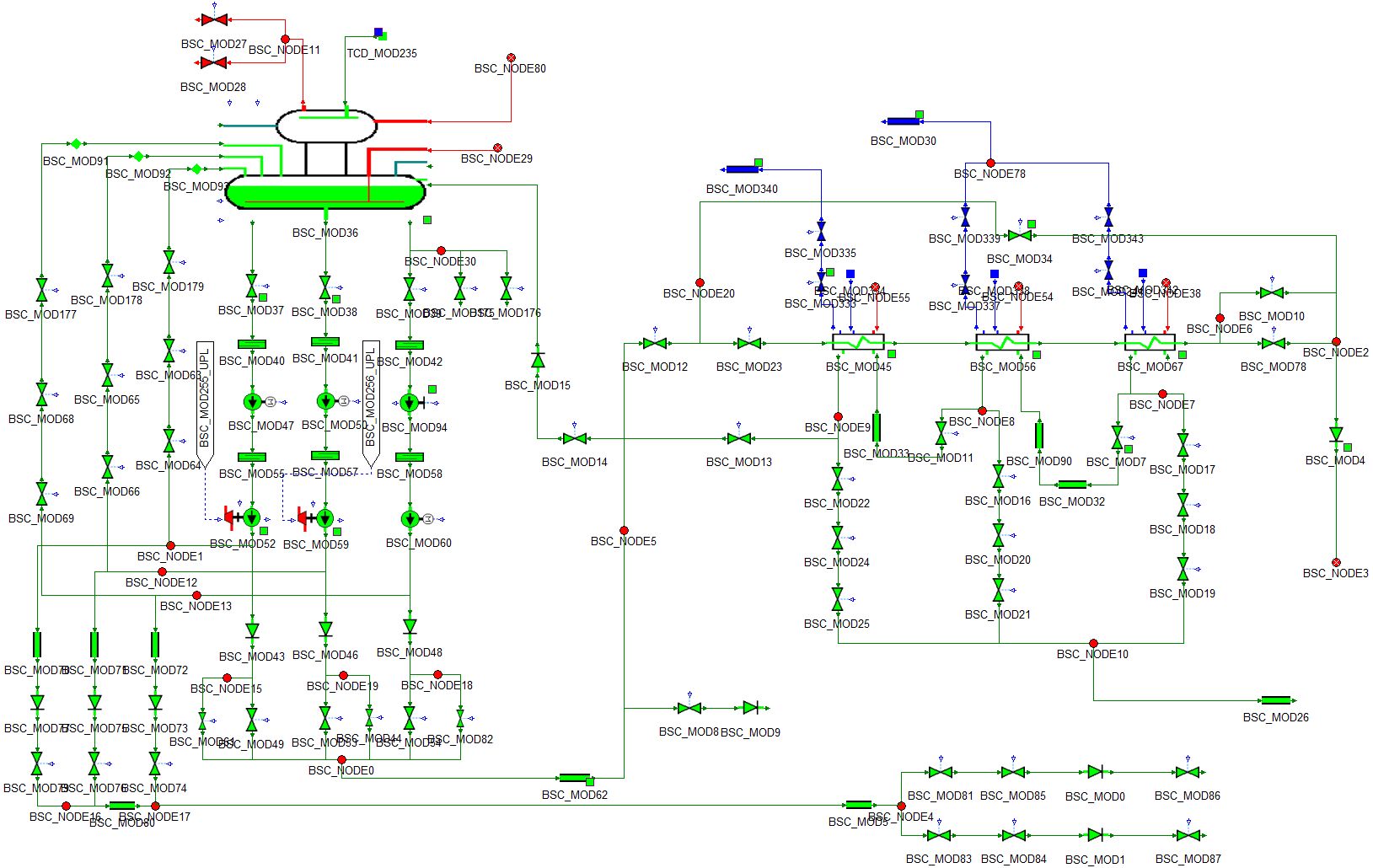

　　該仿真系統數學模型涵蓋了電站各主要設備和相關輔助設備，包括鍋爐系統、汽機系統、電氣系統和控制系統。數學模型使用SimuBuilder，采用圖形化組態建模的方法開發完成，如下圖所示為閉式循環冷卻水系統的組態圖：

給水系統組態圖

三、 教練員站

　　智能教控系統SimuTeacher除了提供常規的教練員功能外，還可以實現仿真系統的管理、分組、遠程啟停、自動評分等功能。運行于仿真服務器的SimuEngine，也可以提供主要的教練員功能。教練員功能主要包括如下內容：

　　2）工況快速保存

　　3）凍結與解凍

　　4）重演

　　5）追憶

　　6）加速與減速

　　7）故障設置

　　8）參數修改

　　9）操作監視、記錄和自動評分
